Générateur de vide série ZK2A Fournisseurs

Accueil / Produits / Composants sous vide / Générateur de vide combiné / Générateur de vide série ZK2A

Générateur de vide série ZK2A Générateur de vide série ZK2A Générateur de vide série ZK2A Générateur de vide série ZK2A Générateur de vide série ZK2A
  • Générateur de vide série ZK2A
  • Générateur de vide série ZK2A
  • Générateur de vide série ZK2A
  • Générateur de vide série ZK2A
  • Générateur de vide série ZK2A
Générateur de vide combiné

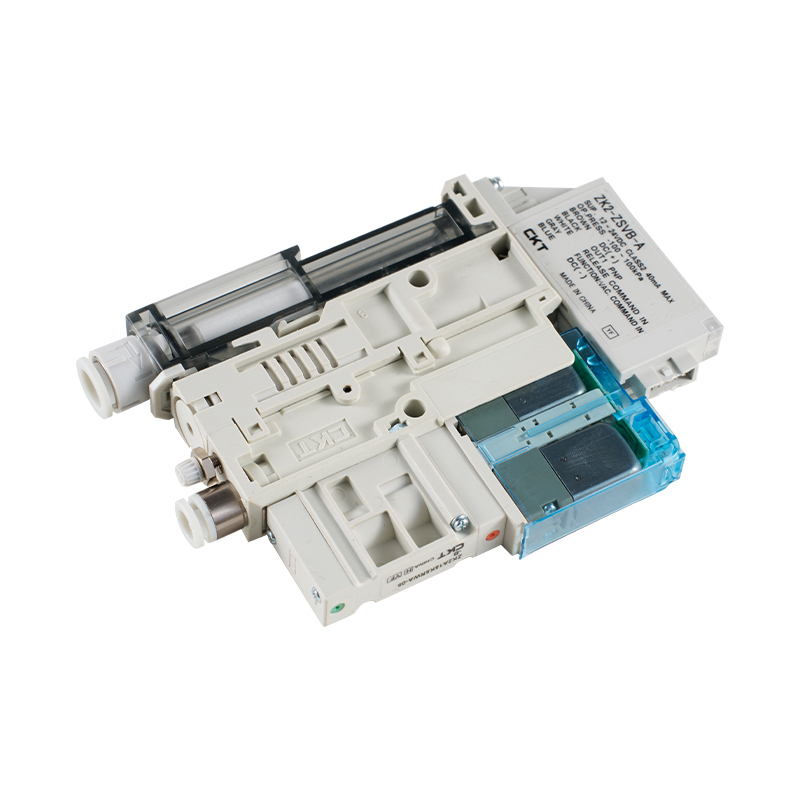

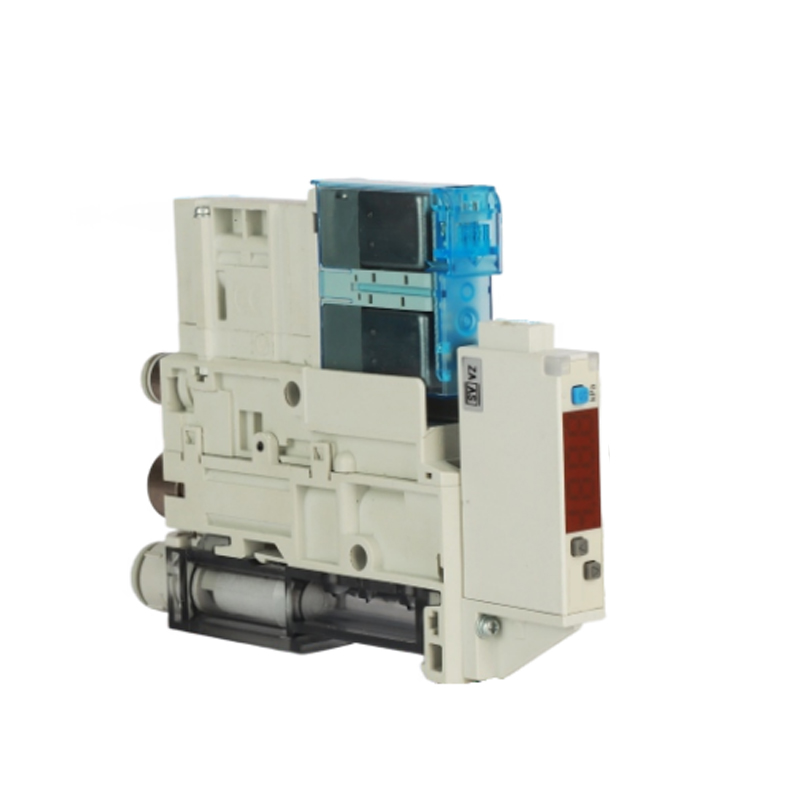

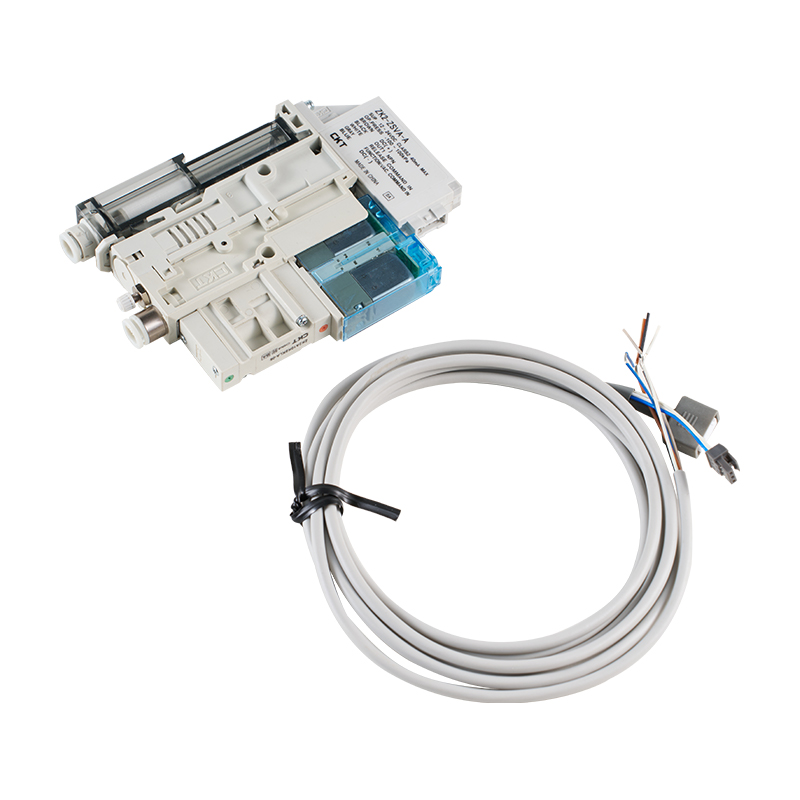

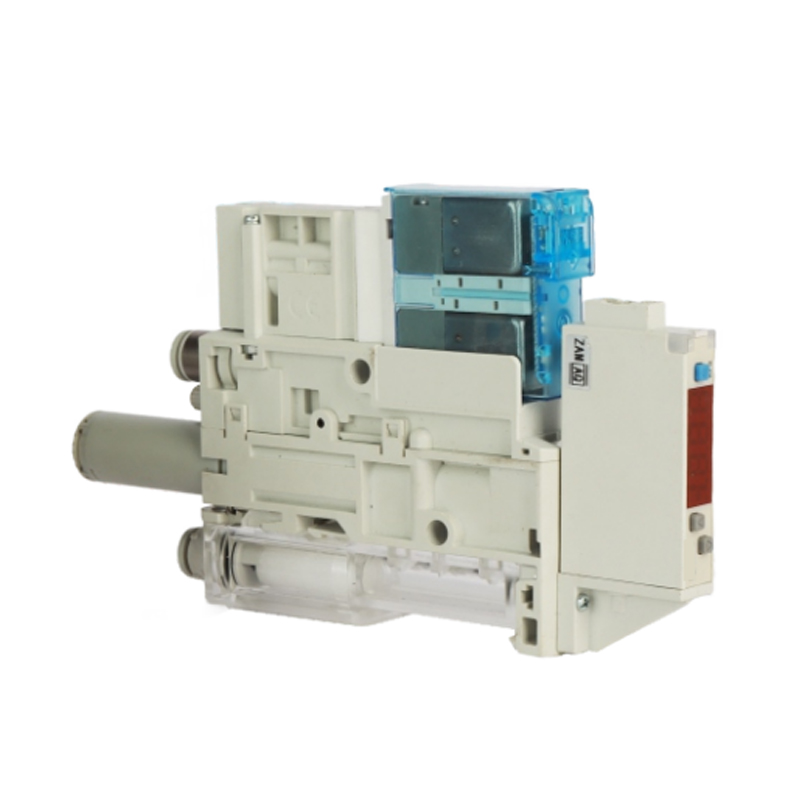

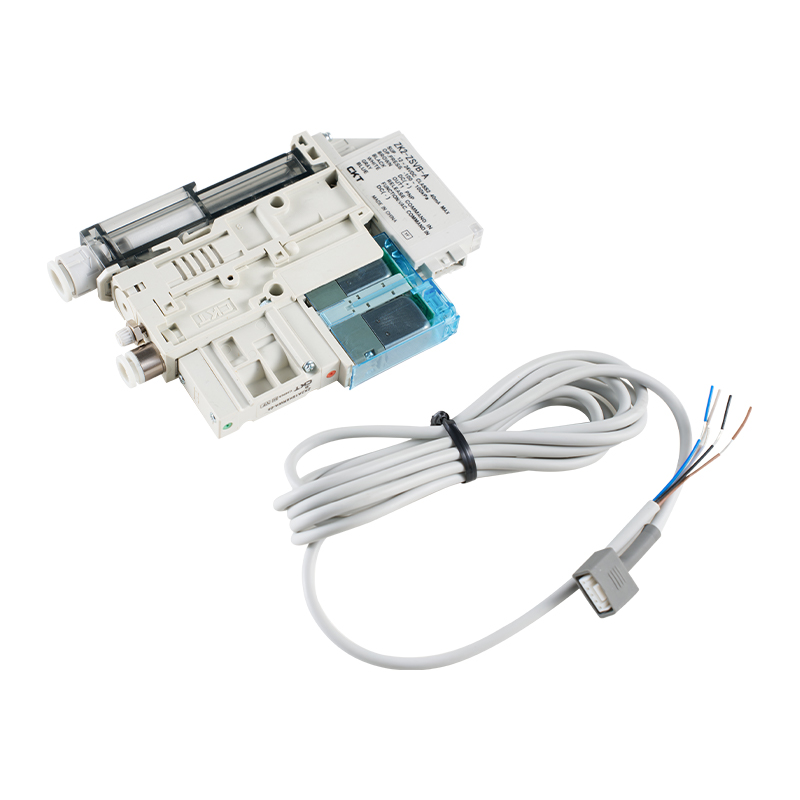

Générateur de vide série ZK2A

Le générateur de vide de la série ZK2A est une solution intégrée de génération de vide conçue pour une adsorption et une manipulation efficaces des matériaux dans les scénarios d'automatisation industrielle. Sa structure compacte intègre des fonctions de génération de vide, de surveillance de l'état et de contrôle du débit d'air, et permet un établissement et un relâchement rapides du vide grâce au principe Venturi, qui convient aux besoins de préhension stable d'une variété de charges légères à moyennes.

Fonctionnalités principales
1. Conception efficace de la consommation de gaz : Optimiser les canaux d'écoulement internes pour réduire la consommation d'air comprimé, équilibrer la consommation d'énergie et les performances d'aspiration
2. Interface modulaire : Les interfaces gaz et électriques standard permettent une intégration rapide à l'extrémité du bras du robot ou du pipeline d'outillage
3. Mécanisme de retour d'état : Le port de détection de vide intégré peut être connecté à un pressostat externe pour surveiller l'état d'adsorption en temps réel
4. Structure antipollution : La conception sans pièces mobiles réduit le taux de défaillance et s'adapte aux conditions de travail complexes telles que la poussière et les débris
5. Configuration du vide à plusieurs étages : Fournir différentes variantes de spécifications de gorge pour répondre aux exigences différenciées en matière de débit et de vide
6. Emballage compact : La coque intégrée réduit les connexions de tuyaux externes, simplifie l'espace d'installation et la complexité de la maintenance

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Générateur de vide série VY
SUIVANT :Unité de vide/générateur de vide série ZK2
  • Modèle (modèle standard pour unité de commutation) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Plage de pression nominale 0~-101 kPa -100～100kPa
    Définir la plage de pression, afficher la plage de pression 10~-105 kPa -105~105kPa
    Résistance à la pression 500kPa
    Unité de réglage minimum 0,1kPa
    Tension d'alimentation 12–24 V CC ±10 %, impulsion (p-p) inférieure à 10 % (avec protection de connexion inversée)
    Consommation actuelle En dessous de 40 mA
    Sortie de commutation Format de sortie Collecteur NPN ou PNP circuit ouvert 2 sorties (sélectionnables)
    Courant de charge maximal 80mA
    Tension maximale appliquée 28 V (lors de la sortie NPN)
    Tension résiduelle En dessous de 2 V (lorsque le courant de charge est de 80 mA)
    Temps de réponse Moins de 2,5 ms (lors de l'utilisation de la fonction anti-oscillation : sélectionnez 20, 100, 500, 1 000 ou 2 000 ms)
    Protection contre les courts-circuits Avoir
    Répétabilité ±0,2 % F.S. ±1 chiffre
    Retard Retard mode Variable à partir de 0 Remarque)
    Mode de comparaison des limites supérieure et inférieure
    Mode d'affichage Écran LED 1 couleur à 3 1/2 chiffres, 7 segments (rouge)
    Précision de l'affichage ±2 % de la pleine échelle ±1 chiffre (à une température ambiante de 25 ± 3°C)
    Voyant d'action Lorsque la sortie du commutateur est allumée, la lumière est allumée. OUT1 : vert OUT2 : rouge
    Résistant à l'environnement Structure de protection IP40
    Plage de température Conditions de stockage : -10 à 60°C (pas de condensation, pas de gel)
    Plage d'humidité Pendant le fonctionnement et le stockage : 35 à 85 % HR (sans condensation)
    Résister à la tension AC1000V 1 minute Entre le chargeur et le boîtier
    Résistance d'isolation 50 MΩ ou plus (DC 500 V mégohm) entre l'unité de charge et le boîtier
    Caractéristiques de température ±2 % FS (sur la base d'une température ambiante de 25°C)
    Fil Câble isolé en caoutchouc d'éthylène résistant à l'huile, 5 conducteurs, 0,35 mm², 2 m Section du conducteur : 0,15 mm² (AWG 26) Diamètre extérieur de l'isolation : 1,0 mm
    Remarque : Lorsque la pression fluctue autour de la valeur définie, une oscillation se produit si l'hystérésis n'est pas réglée au-dessus de la plage de fluctuation.

    Vacuostat avec fonction d'économie d'énergie
    Modèle ZK2-ZSV□□□-A
    Plage de pression nominale -100~100kPa
    Plage de pression réglée -105～105kPa
    Résistance à la pression 500kPa
    Unité de réglage minimum 0,1kPa
    Tension d'alimentation DC 12–24 V ±10 % impulsion (p-p) inférieure à 10 % (avec protection de connexion inversée)
    Consommation actuelle En dessous de 40 mA
    Sortie de commutation Format de sortie Collecteur ouvert NPN ou PNP OUT1 : Usage général : OUT2 : Pour le contrôle des vannes
    Courant de charge maximal 80mA
    Tension maximale appliquée DC26,4 V
    Tension résiduelle En dessous de 2 V (lorsque le courant de charge est de 80 mA)
    Temps de réponse Moins de 2,5 ms (lors de l'utilisation de la fonction anti-oscillation : sélectionnez 20, 100, 500, 1 000 ou 2 000 ms)
    Protection contre les courts-circuits Avoir
    Répétabilité ±0,2 % F.S. ±1 chiffre
    Retard Retard mode Variable à partir de 0 Remarque)
    Mode d'affichage Écran couleur LED à 3 1/2 chiffres et 7 segments (rouge)
    Précision de l'affichage ±2 % de la pleine échelle ±1 chiffre (à une température ambiante de 25 ± 3°C)
    Voyant d'action Lorsque la sortie du commutateur est allumée, la lumière est allumée. OUT1 : vert OUT2 : rouge
    Résistant à l'environnement Structure de protection IP40
    Plage de température de fonctionnement 5 ~ 50 ℃
    Résister à la tension Unité de charge et boîtier AC1000V 1 minute
    Résistance d'isolation 50 MΩ ou plus (DC 500 V mégohm) entre l'unité de charge et le boîtier
    Caractéristiques de température ±2 % FS (à 25°C dans la plage de température de fonctionnement de 5 à 50°C)
    Fil Câble à 5 conducteurs Ø3,5, 2 m Section du conducteur : 0,15 mm² (AWG26) Diamètre extérieur de l'isolant : 1,0 mm
    Remarque : Lorsque la pression fluctue autour de la valeur définie, une oscillation se produit si l'hystérésis n'est pas réglée au-dessus de la plage de fluctuation.

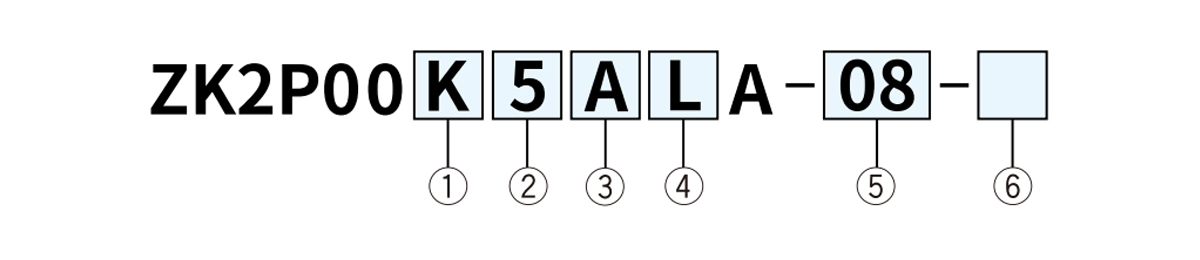

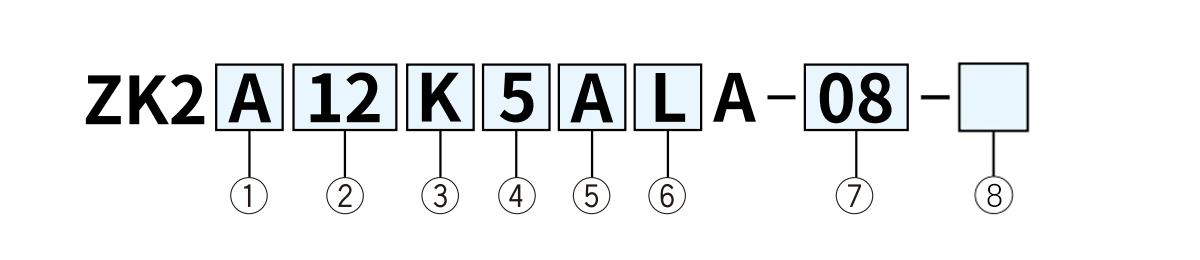

  • ①Combinaison de vanne d'alimentation et de vanne de rupture ③Pressostat à vide, capteur de pression
    Marque Vanne d'alimentation Vanne de destruction Marque Tapez Plage de pression
    [kPa]     		Spécifications
    N.C. Autonome N.C. NPN PNP Conversion d'unité
    Fonction Remarque 3)
    K ● - ● 2 sorties
    R - ●Remarque 2) ● A Pressostat à vide 0~-101 ● - ●
    Note 1) Installez une vanne de rupture ou une vanne d'admission atmosphérique au milieu de la tuyauterie de vide.
    Note 2) Lorsqu'elle est activée pendant 20 ms ou plus, l'état de génération de vide est maintenu et lorsque la vanne de rupture est activée, le vide est arrêté.     		B ● - Aucun (unité SI fixe)
    C - ● ●
    ②Tension nominale (vanne d'alimentation, vanne de rupture) D - O Aucun (unité SI fixe)
    Marque Tension E -100~100 ● - ●
    5 DC24V F ● - Aucun (unité SI fixe)
    H - ● ●
    6 DC12V J - ● Aucun (unité SI fixe)
    La spécification sans conversion d'unité est fixée à kPa.
    ④Spécifications du connecteur (vanne d'alimentation, vanne de rupture, vacuostat ⑤ Passage sous vide (V)
    Marque Vanne d'alimentation ·Destruction valve used 300 mm(plug assembly) Remarque 4) 2m (câblé avec prise) pour vacuostat 3 m (fil intégré) utilisé dans les composants du capteur de pression Marque Port de vide (V)
    L ● ● 06 Ø 6
    L1 Aucun ● 08 Ø 8
    L2 ● Aucun

    ② Diamètre de la buse ④Tension nominale (vanne d'alimentation, vanne de rupture) ⑤ Vacuostat/capteur de pression
    Marque Diamètre de la buse Marque Tension Marque Tapez Plage de pression
    [kPa]     		Spécifications
    07 Ø 0.7 5 DC24V NPN PNP Avec fonction de conversion d'unité Remarque 4)
    10 Ø 1.0 2 sorties
    12 Ø 1.2 6 DC12V A Pressostat à vide 0~-101 ● - ●
    15 Ø 1.5 B ● — Aucun (unité SI fixe)
    C — ● ●
    D - ● Aucun (unité SI fixe)
    ③Combinaison de vanne d'alimentation et de vanne de rupture E -100～100 ● — ●
    Marque Vanne d'alimentation Vanne de destruction F ● — Aucun (unité SI fixe)
    N.C. Type auto-entretenu N.C. H — ● ●
    K ● ● J — ● Aucun (unité SI fixe)
    R - ● Remarque 3) ● K Pressostat à vide with energy-saving function -100～100 ● - ●
    Note 3) Lorsqu'il est sous tension pendant 20 ms ou plus, l'état de génération de vide est maintenu et lorsque la vanne de destruction est sous tension, le vide s'arrête. Q ● -
    —     		Aucun (unité SI fixe)
    R — ● ●
    S - ● Aucun (unité SI fixe)
    ⑥ Spécifications du connecteur (vanne d'alimentation, vanne de rupture, vacuostat)
    Marque Vanne d'alimentation, rupture valve used 300 mm (plug assembly) Remarque 5) 2 m (câblé avec prise) utilisé pour le pressostat à vide ⑦Port de vide (V)
    L ● ● Marque Port de vide (V)
    L1 Aucun ● 06 Ø 6
    L2 ● Aucun 08 Ø 8
    W Avec fonction d'économie d'énergie Utilisé dans les pressostats à vide

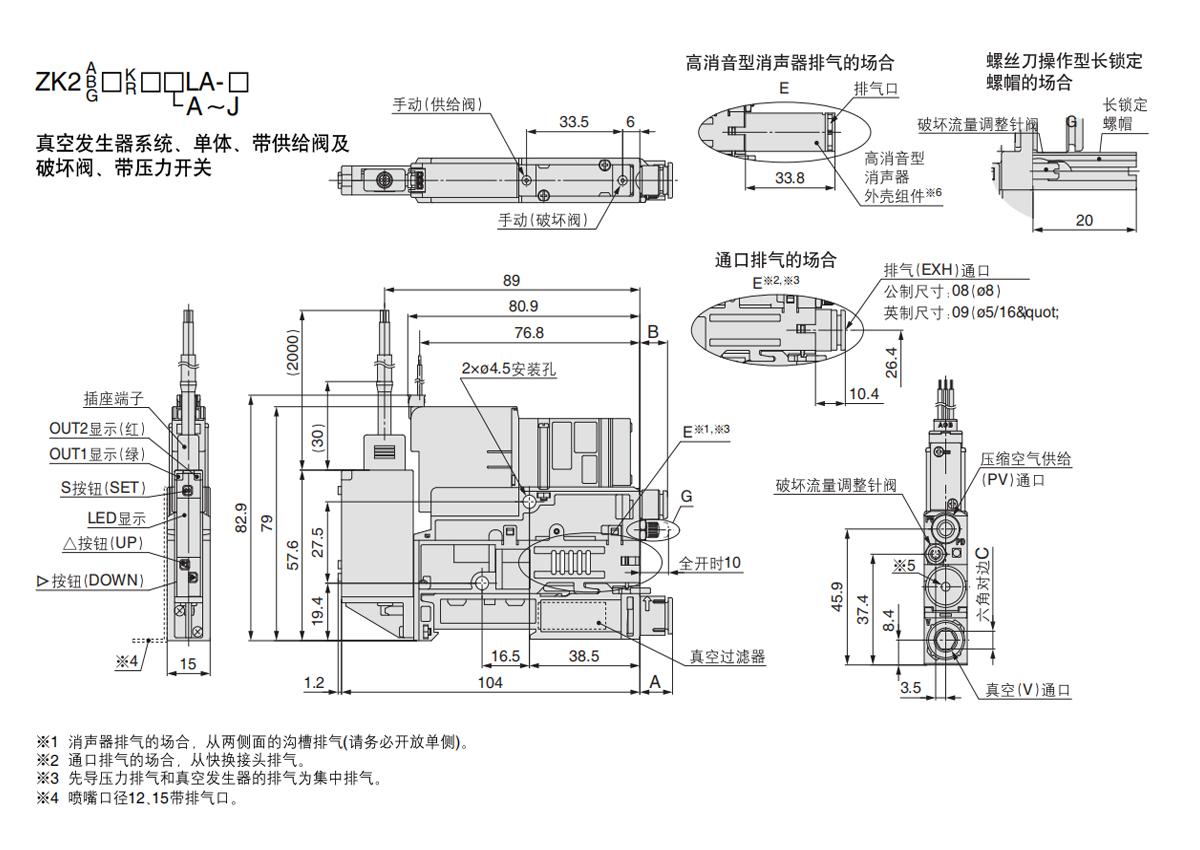

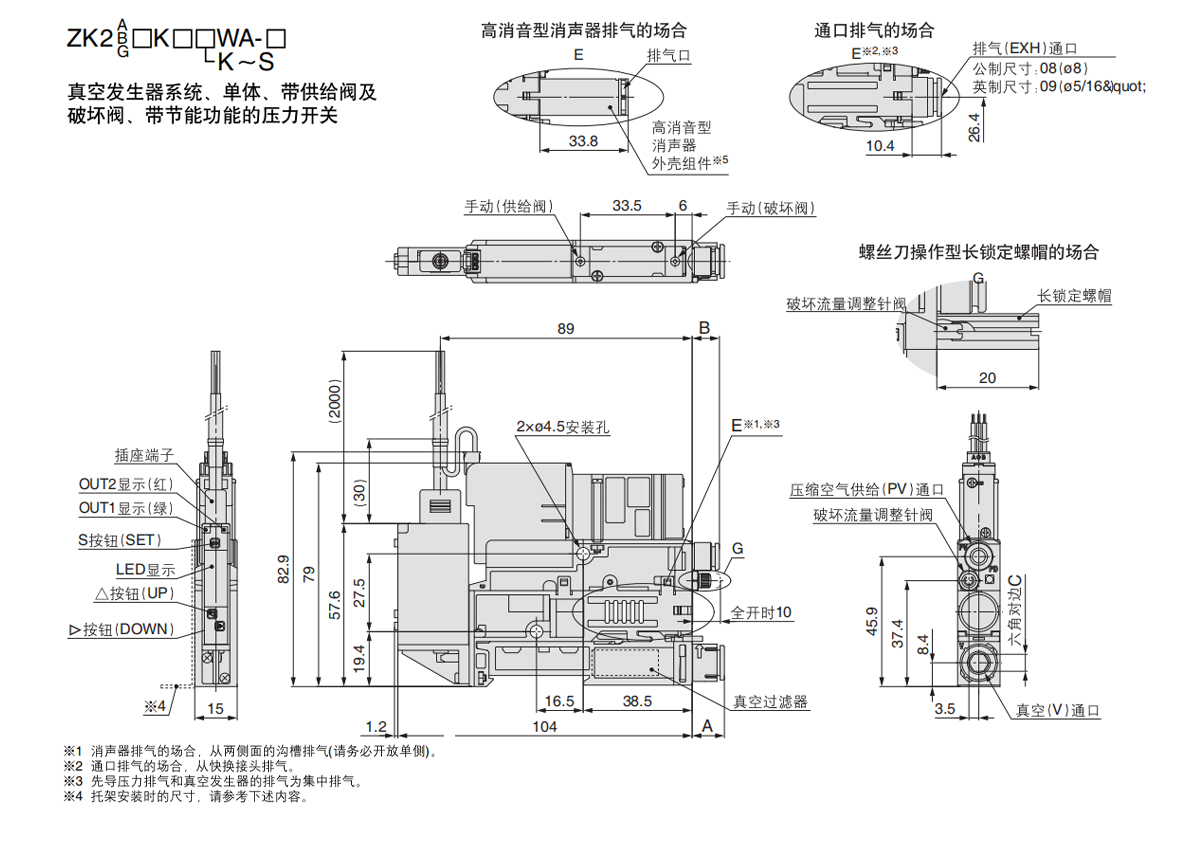

  • Ouverture en V A C Type de connexion photovoltaïque B
    Dimensions métriques 06 Ø6 8.25 4 Dimensions métriques 06 06 9.7
    08 08 11.4 6
    Dimensions impériales 07 01/4" 9.7 4.76 Dimensions impériales 07 01/4" 12.3
    09 16/05" 11.4 6

    Ouverture en V A C Type de connexion photovoltaïque B
    Dimensions métriques 06 06 8.25 4 Dimensions métriques 06 Ø6 9.7
    08 08 11.4 6
    Dimensions impériales 07 01/4" 9.7 4.76 Dimensions impériales 07 01/4" 12.3
    09 Ø5/16" 11.4 6

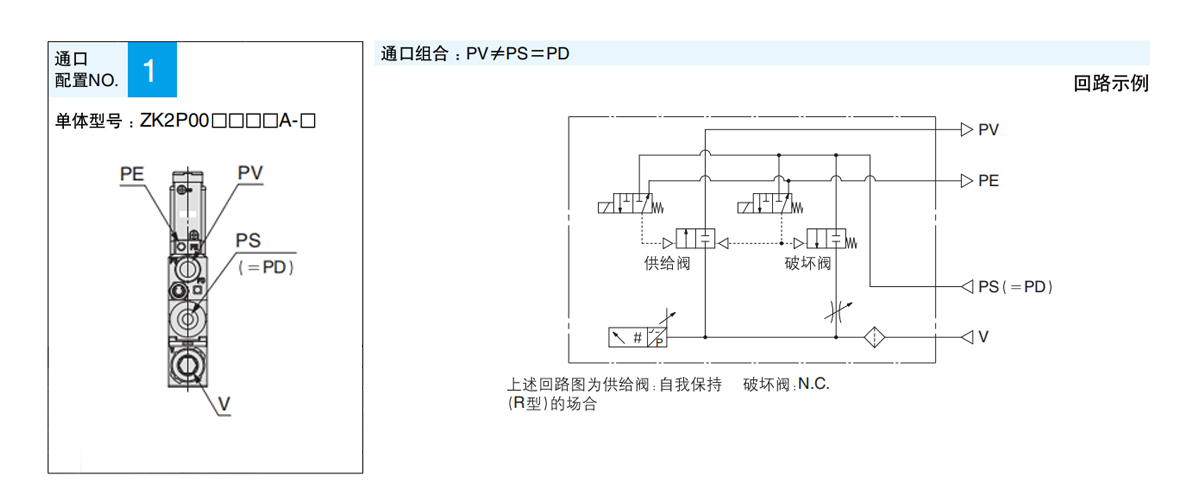

    Système Pompe à vide
    Type principal Unité unique
    Méthode d'échappement Pas de silencieux
    Exemples d'utilisations, de finalités, etc. de cette spécification Niveau de vide -
    Échappement -
    Pression de rupture Même pression que PS

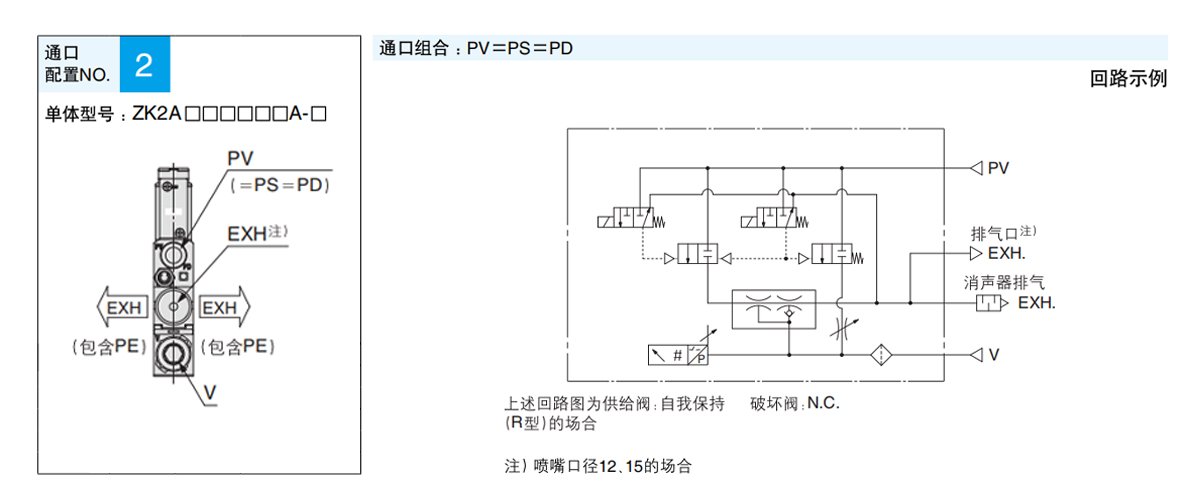

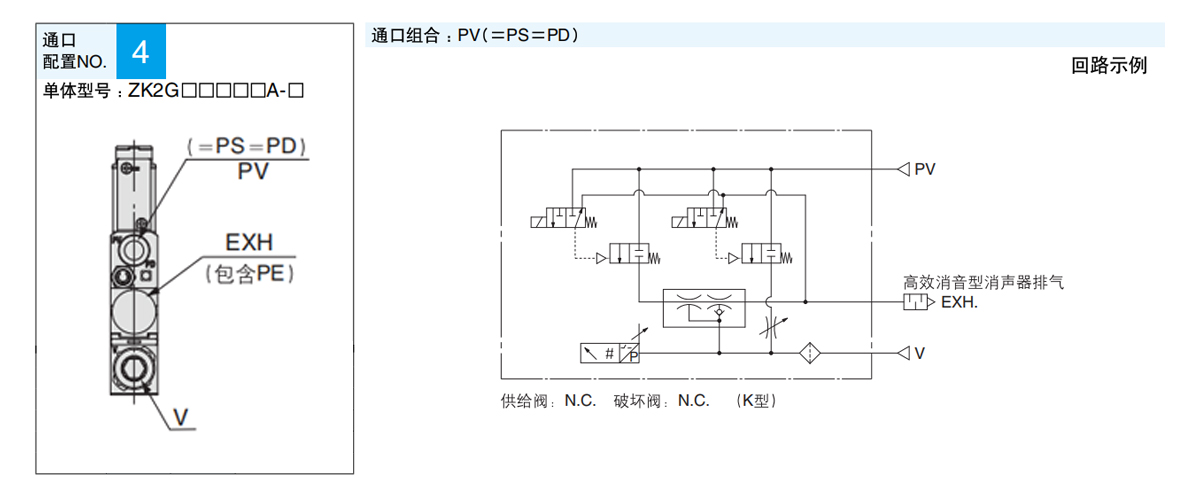

    Système Générateur de vide
    Type principal Unité unique
    Méthode d'échappement Pot d'échappement silencieux
    Exemples d'utilisations, de finalités, etc. de cette spécification Niveau de vide -
    Échappement Émissions dans l’environnement d’exploitation
    Pression de rupture Identique à la pression PV

    Système Générateur de vide
    Type principal Unité unique
    Méthode d'échappement Échappement ouvert
    Exemples d'utilisations, de finalités, etc. de cette spécification Niveau de vide -
    Échappement Nécessite un échappement séparé après la tuyauterie
    Pression de rupture Identique à la pression PV

    Système Générateur de vide
    Type principal Unité unique
    Méthode d'échappement Échappement silencieux à haute réduction de bruit
    Exemples d'utilisations, de finalités, etc. de cette spécification Niveau de vide -
    Échappement Émissions dans l’environnement d’exploitation
    Pression de rupture Identique à la pression PV
