Générateur de vide série ZH
  • Générateur de vide série ZH
Éjecteur à vide de base

Générateur de vide série ZH

Le générateur de vide de la série ZH est un composant pneumatique performant dans le domaine de l'automatisation industrielle. Avec sa conception unique et ses excellentes performances, il est largement utilisé dans une variété de scénarios nécessitant un environnement sous vide.

Caractéristiques du produit
1. Différents diamètres de buses : Cette série offre une variété de diamètres de buses, allant de φ0,5 à φ2,0. Cette riche sélection permet aux utilisateurs de choisir de manière flexible en fonction des exigences de débit spécifiques, qu'il s'agisse d'un scénario d'application à petit débit ou à grand débit, ils peuvent trouver une configuration appropriée.

2. Conception compacte et légère : La buse et le corps adoptent une structure en résine moulée intégrée, qui est non seulement légère mais également facile à installer. Cette conception permet d'économiser de l'espace et est particulièrement adaptée aux environnements de travail avec des exigences strictes en matière de taille et de poids des équipements.

3. Plusieurs types sont disponibles : y compris le type de boîte (silencieux intégré) et le type d'échappement direct (sans silencieux) pour répondre aux besoins des différents utilisateurs en matière de contrôle du bruit et de méthodes d'installation.

4. Génération de vide efficace : Il peut générer rapidement un vide poussé, et certains modèles ont une pression de vide maximale de - 88 kPa (type pression) et - 53 kPa (type débit), offrant une forte garantie d'aspiration pour diverses opérations d'adsorption et de manipulation.

5. Conception de connecteur rapide : Équipé d'un connecteur rapide, il rend la connexion du pipeline plus pratique, réduit considérablement le temps d'installation et de mise en service et améliore l'efficacité du travail.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Générateur de vide série ZU
  • Article Diamètre de la buse
    (mm)     		Débit d'aspiration (L/min) Consommation d'air
    (L/min)     		Niveau de vide (kPa) Pression d'alimentation en air
    (MPa)
    S L S L
    C-ZH05□ Ø0,5 5 8 13 -88 -48 0.45
    C-ZH07□ Ø0.7 12 20 23
    C-ZH10□ Ø1.0 24 34 46
    C-ZH13□ Ø1.3 40 70 78
    C-ZH15□ Ø1,5 55 75 95 -53
    C-ZH18□ Ø1.8 65 110 150
    C-ZH20□ Ø2.0 85 135 185

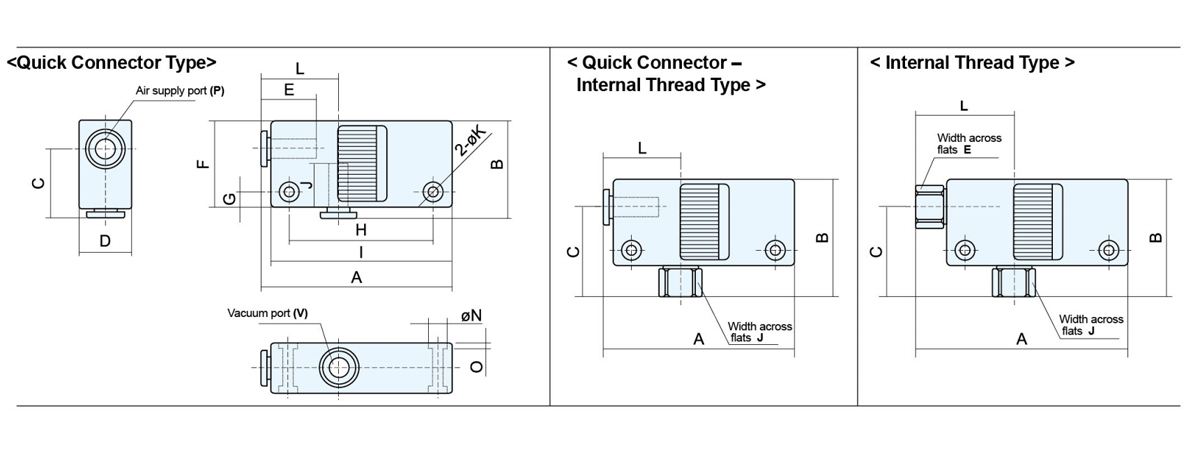

  • Modèle A B C D E F G H I J ØK L ØN 0 P V
    C-ZH05B□-06-06 60 31 22 16 17 28 5 47 57 17 3.2 24 5.8 2 Ø6 Ø6
    C-ZH07B□-06-06
    C-ZH10B□-06-06 63 32 23 18 29 50 60 26
    C-ZH13B□-08-10 78 38.5 27.5 23 18.5 35 7 61 75 21 4.2 28 7.5 3 Ø8 Ø10
    C-ZH05B□-06-01 60 38.5 29.5 16 17 28 5 47 57 12 3.2 24 5.8 2 Ø6 RC1/8
    C-ZH07B□-06-01
    C-ZH10B□-06-01 63 39.5 30.5 18 29 50 60 26
    C-ZH13B□-08-02 78 50 39 23 18.5 35 7 61 75 17 4.2 28 7.5 3 Ø8 RC1/4
    C-ZH05B□-01-01 67.5 38.5 29.5 16 12 28 5 47 57 12 3.2 31.5 5.8 2 RC1/8 RC1/8
    C-ZH07B□-01-01
    C-ZH10B□-01-01 70.5 39.5 30.5 18 29 50 60 33.5
    C-ZH13B□-01-02 86.5 50 39 23 14 35 7 61 75 17 4.2 36.5 7.5 3 RC1/4

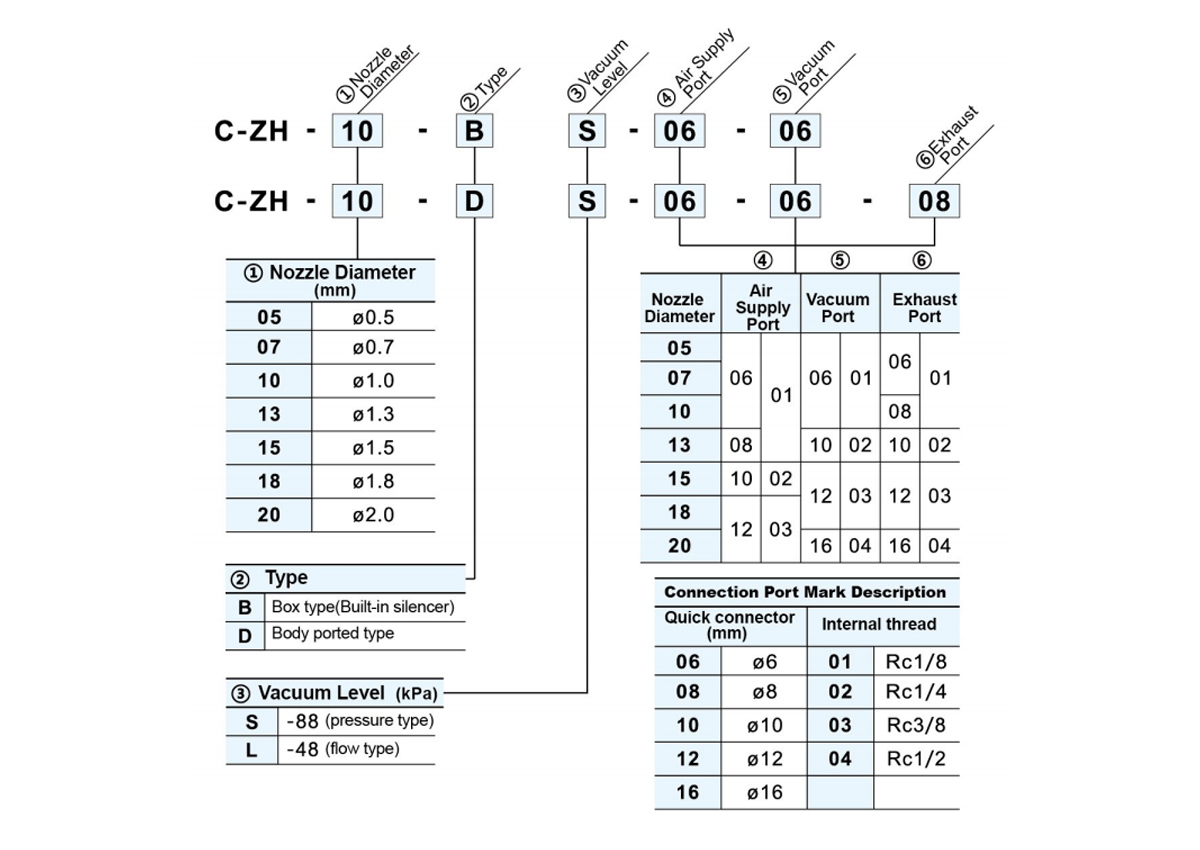

    □S : Type de pression L : Type à grand débit

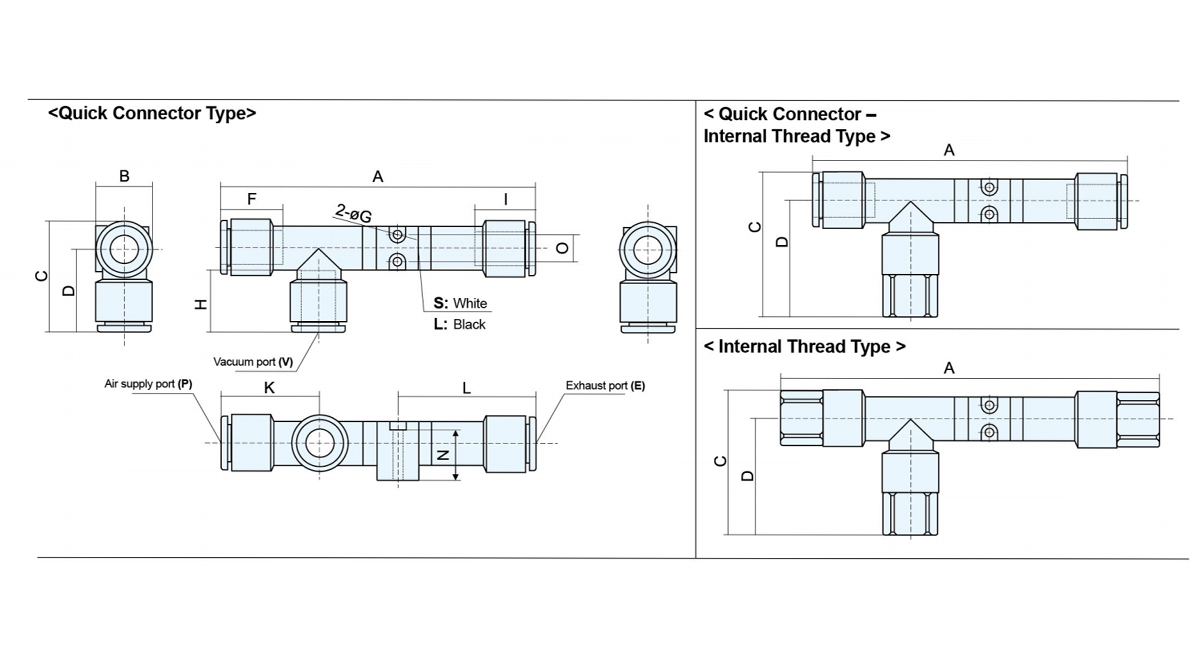

    Modèle A B C D E F ØG H 1 J K L N 0 P V
    C-ZH05D□-06-06-06 58.5 14.2 34 22 Ø6 17 3.2 17 17 24 24 21 7.8 17 Ø6 Ø6
    C-ZH07D□-06-06-06 61
    C-ZH10D□-06-06-08 66/70 17.2 37 23 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-10-10 74,5/79,5 20 42.5 27.5 Ø10 18.5 4.2 21 21 30 30 27 10.7 22 Ø8 Ø10
    C-ZH15D□-10-12-12 93.3 22.45 47 29.5 Ø12 21 4.2 22 22 35 35 32.8 12 27 Ø10 Ø12
    C-ZH05D□-06-01-06 58.5 14.2 41.5 29.5 Ø6 17 3.2 12 17 24 24 21 7.8 17 Ø6 RC1/8
    C-ZH07D□-06-01-06 61
    C-ZH10D□-06-01-08 66/70 17.2 44.5 30.5 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-02-10 74,5/79,5 20 54 39 Ø10 18.5 4.2 17 21 30 30 27 10.7 22 Ø8 RC1/4
    C-ZH15D□-10-03-12 93.3 22.45 58.5 41 Ø12 21 4.2 19 22 35 35 32.8 12 27 Ø10 RC3/8
    C-ZH05D□-01-01-01 73.5 14.2 41.5 29.5 RC1/8 12 3.2 12 12 24 31.5 28.5 7.8 17 RC1/8 RC1/8
    C-ZH07D□-01-01-01 76
    C-ZH10D□-01-01-01 82/86 17.2 44.5 30.5 4.2 14 28 33.5 33 9.6 20
    C-ZH13D□-01-02-02 94,5/99,5 20 54 39 RC1/4 14 4.2 17 17 30 36.5 38.5 10.7 22 RC1/4
    C-ZH15D□-02-03-03 116.5 22.45 58.5 41 RC3/8 17 4.2 19 19 35 43 44.5 12 27 RC1/4 RC3/8
    □S : Type de pression L : Type à grand débit   Mark:S type size/L type size

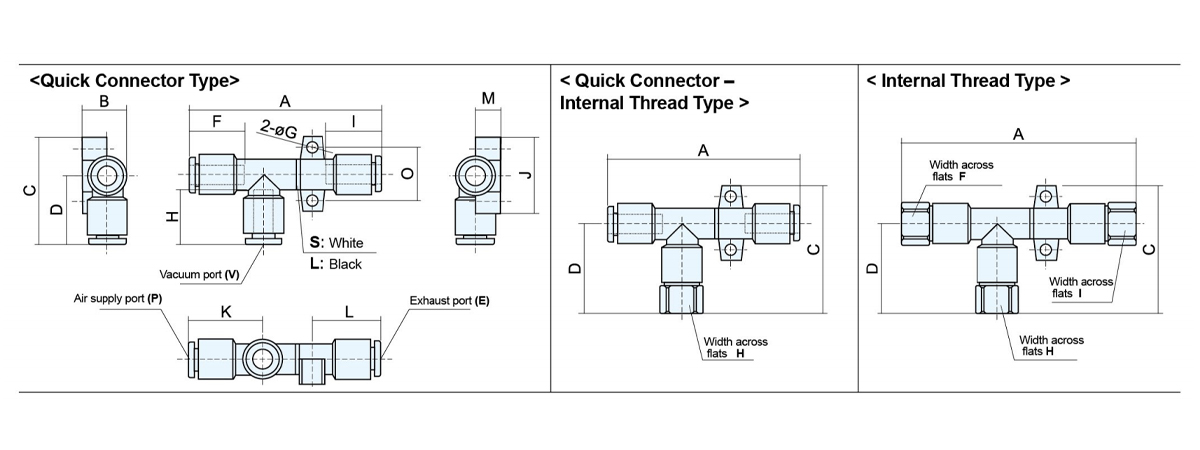

    Modèle A B C D E F G H I K L N 0 P V
    C-ZH18D□-12-12-12 114 20.95 40.95 30.5 Ø12 22 3.5 22 22 35.5 50 17 10 Ø12 Ø12
    C-ZH20D□-12-16-16 124.6 26.75 45.95 32.7 Ø16 25 25 38.5 54.3 21.7 12 Ø16
    C-ZH18D□-12-03-12 114 20.95 52.45 42 Ø12 19 22 35.5 50 17 10 RC3/8
    C-ZH20D□-12-04-16 124.6 26.75 60.95 47.7 Ø16 24 25 38.5 54.3 21.7 12 RC1/2
    C-ZH18D□-03-03-03 133 20.95 52.45 42 RC3/8 19 19 19 47 57.5 17 10 RC3/8 RC3/8
    C-ZH20D□-03-04-04 151.1 26.75 60.95 47.7 RC1/2 24 24 50 69.3 22 12 RC1/2
    □S : Type de pression L : Type à grand débit
