Vanne de régulation de vitesse série AS avec connecteur à changement rapide (type droit) Fournisseurs

Accueil / Produits / Accessoire pneumatique / Vanne de contrôle de débit/clapet anti-retour / Vanne de contrôle de débit série AS / Vanne de régulation de vitesse série AS avec connecteur à changement rapide (type droit)

Vanne de régulation de vitesse série AS avec connecteur à changement rapide (type droit) Vanne de régulation de vitesse série AS avec connecteur à changement rapide (type droit)
  • Vanne de régulation de vitesse série AS avec connecteur à changement rapide (type droit)
  • Vanne de régulation de vitesse série AS avec connecteur à changement rapide (type droit)
Vanne de contrôle de débit série AS

Vanne de régulation de vitesse série AS avec connecteur à changement rapide (type droit)

La vanne de régulation de vitesse de la série AS avec connecteur à changement rapide (type droit) pour ajuster la vitesse de mouvement de l'actionneur fluide. Sa conception structurelle prend en compte la commodité de la régulation du débit et du raccordement des pipelines, et convient aux occasions de contrôle dynamique des fluides.

Fonctionnalités principales
Forme du canal d'écoulement : La disposition du canal d'écoulement direct réduit la perte de pression, offre une meilleure perméabilité au fluide et convient aux scénarios de contrôle de débit conventionnels.
Caractéristiques des interfaces : La structure du connecteur à changement rapide élimine le besoin d'outils auxiliaires, permet un démontage et un assemblage rapides du pipeline et améliore la vitesse de réponse de la maintenance.
Mécanisme de régulation : La conception d'étranglement en continu permet un contrôle continu du débit et la stabilité de la vitesse de l'actionneur est moins affectée par les fluctuations des conditions de fonctionnement.
Adaptabilité aux conditions de fonctionnement : Le matériau du corps de vanne répond aux exigences de compatibilité des fluides industriels et maintient la linéarité de la régulation dans la plage de pression conventionnelle
Intégration du système : La conception modulaire permet une installation indépendante ou une utilisation combinée, et les circuits pneumatiques et hydrauliques peuvent être utilisés comme unités de base de régulation de vitesse.

Orientation des candidatures
Ce type de vanne est couramment utilisé dans la régulation de la vitesse des actionneurs, le contrôle des tampons et à d'autres occasions. Ses caractéristiques de changement rapide sont particulièrement adaptées aux lignes de production flexibles qui nécessitent des changements d'outillage fréquents. Le canal d'écoulement direct est moins sensible à la contre-pression du système et présente une valeur pratique dans les cas où les exigences de précision de débit sont moyennes. La structure du corps de vanne présente une tolérance de base en matière de propreté du fluide, mais une unité de pré-filtrage est toujours recommandée pour les environnements très pollués.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Vanne de régulation de vitesse série AS avec connecteur à changement rapide
  • Fluide Aérien
    Pression de preuve 1,5 MPa
    Pression de fonctionnement maximale 1 MPa
    Pression de fonctionnement minimale 0,1 MPa
    Température ambiante et du fluide -5-60 ℃ (pas de congélation)
    Quantité de cercles 10 (M3 et M5 sont 8)
    Diamètre du tube Nylon, polyuréthane

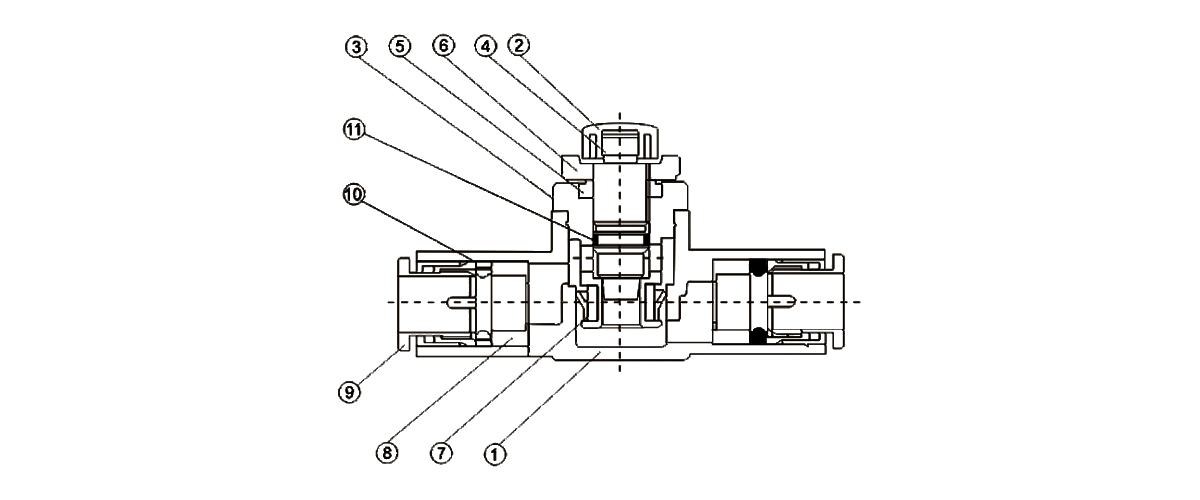

  • Article Nom Matériel
    ① Coque du corps PBT
    ② Casquette PBT
    ③ Coque du corps Laiton
    ④ Aiguille Laiton
    ⑤ Aiguille guide Laiton
    ⑥ Noix Laiton
    ⑦ Joint en U HNBR
    ⑧ Joint PBT
    ⑨ Bouton POM
    ⑩ Sceau NBR
    ⑪ Sceau NBR

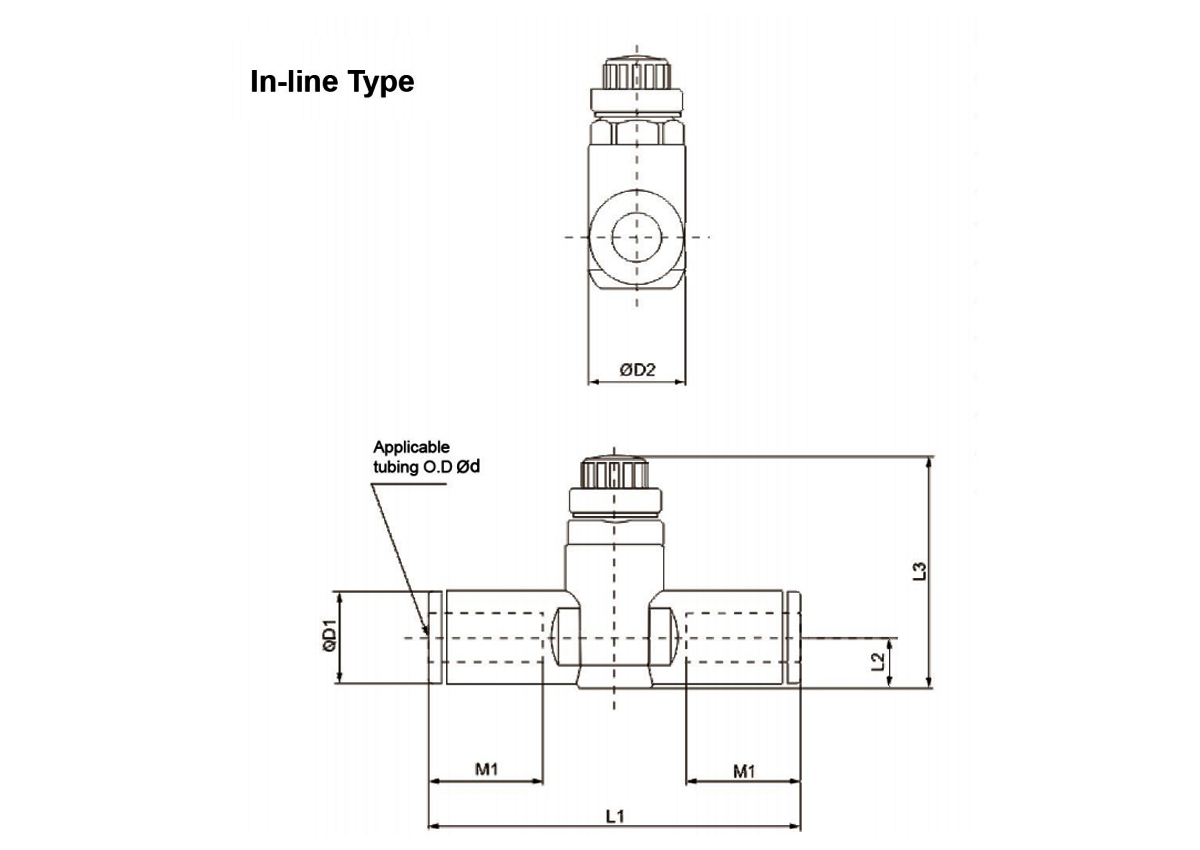

    En vigueur
    Diamètre extérieur du tube
    oh     		Mohèle D1 D2 L1 L2 L3 M1
    Poids
    (g)
    Grand Petit
    Ø4 C-AS1001F-04 9.3 10 39.2 5.2 24.2 21.4 12.7 7
    Ø6 C-AS1001F-06 11.6 40.7 6.2 25.2 22.4 13.5 8
    Ø4 C-AS2001F-04 9.3 11.8 40.7 5.2 32.6 27.6 12.7 12
    Ø6 C-AS2001F-06 11.6 44.8 6.3 33.7 28.7 13.5 13
    Ø6 C-AS2051F-06 12.8 14.8 53.2 6.7 35.2 30.2 17 26
    Ø8 C-AS2051F-08 15.2 59.8 8.1 36.5 31.5 18 31
    Ø6 C-AS3001F-06 12.8 19.8 59 7.4 38.3 33.3 17 18
    Ø8 C-AS3001F-08 15.2 64.4 8.2 39.1 34.1 18 21
    Ø10 C-AS3001F-10 18.5 71.6 9.8 40.6 35.6 21 32
    Ø12 C-AS3001F-12 20.9 76 11 41.8 36.8 22 33
    Ø10 C-AS4001F-10 18.5 26.5 82 11.3 51.1 43.6 21 36
    Ø12 C-AS4001F-12 20.9 52.1 44.6 22 40

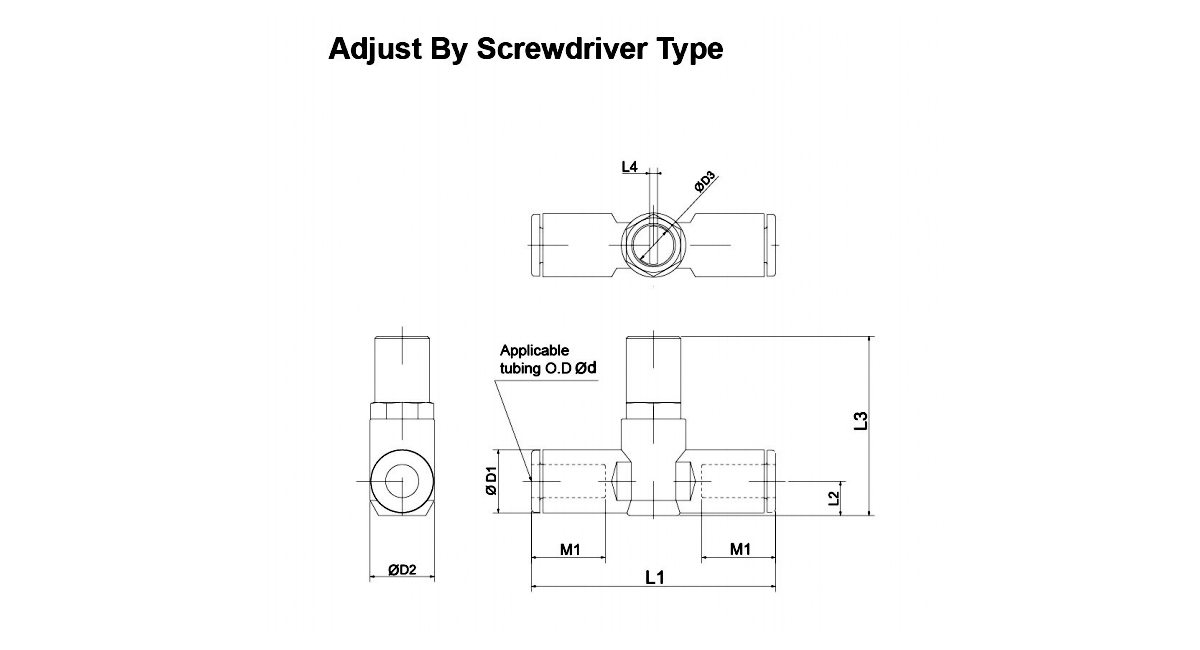

    Mohèle oh D1 D2 D3 L1 L2 L3 L4 M1
    C-AS1001F-23□ Ø3.2 8.4 10 4.7 38 4.5 26 0.7 12.7
    C-AS1001F-04□ Ø4 9.3 39.2 5.2 26.6
    C-AS1001F-06□ Ø6 11.6 40.7 6.2 27.7 13.5
    C-AS2001F-04□ Ø4 9.3 11.8 7.2 40.7 5.2 31.9 1.2 12.7
    C-AS2001F-06□ Ø6 11.6 44.8 6.3 33 13.5
    C-AS2051F-06□ Ø6 12.8 14.8 7.2 53.2 6.7 35.2 1.2 17
    C-AS2051F-08□ Ø8 15.2 59.8 8.1 36.5 18
    C-AS3001F-06□ Ø6 12.8 19.8 9.8 59 7.4 45 1.2 17
    C-AS3001F-08□ Ø8 15.2 64.4 8.2 45.8 18
    C-AS3001F-10□ Ø10 18.5 71.6 9.8 47.3 21
    C-AS3001F-12□ Ø12 20.9 76 11 48.5 22
    C-AS4001F-10□ Ø10 18.5 26.5 12.4 82 11.3 55.4 1.2 21
    C-AS4001F-12□ Ø12 20.9 56.4 22

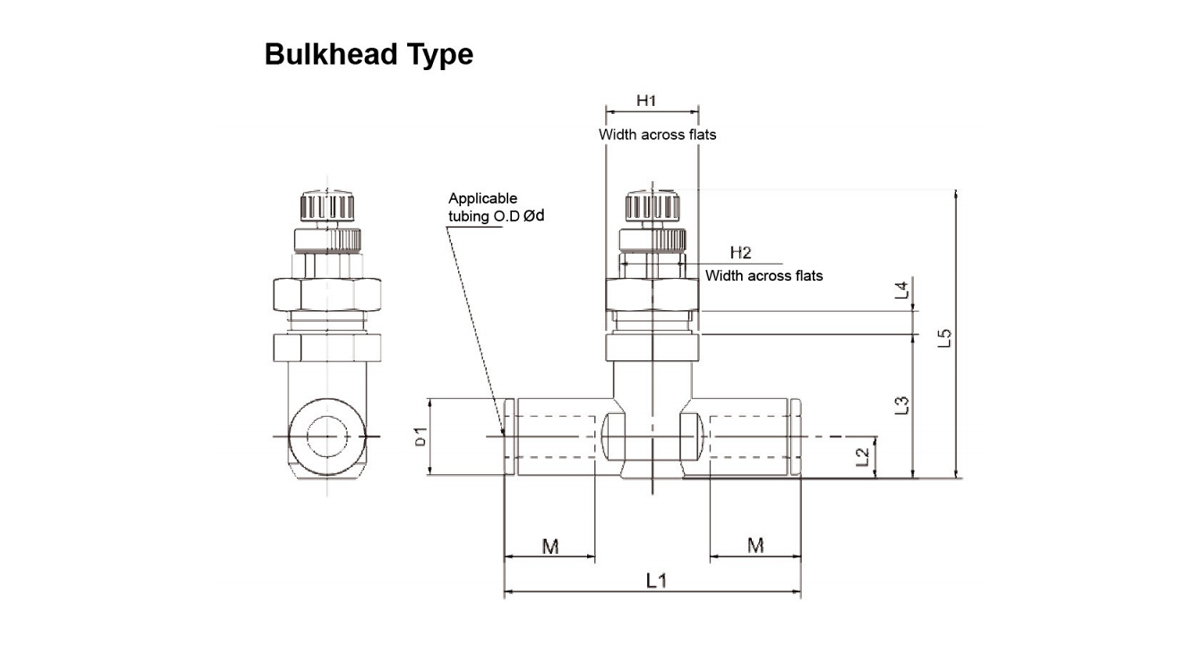

    Mohèle oh D1 H1 H2 L1 L2 L3 L4
    Grand     		L5 M Poids
    (g)
    Grand Petit
    C-AS1001F-23-3 3.2 8.4 12 8 38 4.5 16.8 3.5 37.6 34.4 12.7 10.5
    C-AS1001F-04-3 4 9.3 39.2 5.2 17.4 38.2 35
    C-AS1001F-06-3 6 11.6 40.7 6.2 18.5 39.3 36.1 13.5
    C-AS2001F-04-3 4 9.3 14 10 40.7 5.2 20.7 3.5 48 42.5 12.7 12.5
    C-AS2001F-06-3 6 11.6 44.8 6.3 21.8 49.1 43.6 13.5
    C-AS2051F-06-3 6 12.8 17 13 53.2 6.7 25.7 3.5 53.5 48.1 17 15.5
    C-AS2051F-08-3 8 15.2 59.8 8.1 27 54.8 49.4 18
    C-AS3001F-06-3 6 12.8 21 16 59 7.4 31.3 3.5 60.1 54.7 17 18.5
    C-AS3001F-08-3 8 15.2 64.4 8.2 32.1 60.9 55.5 18
    C-AS3001F-10-3 10 18.5 71.6 9.8 33.7 62.5 57.1 21
    C-AS3001F-12-3 12 20.9 76 11 34.9 63.7 58.3 22
    C-AS4001F-10-3 10 18.5 27 21 82 11.3 35 3.5 69.3 61 21 24.5
    C-AS4001F-12-3 12 20.9 36 70.3 62 22
